Seleccionar una resistencia eléctrica industrial no consiste únicamente en elegir un modelo que alcance determinada temperatura. Para que un sistema de calentamiento funcione correctamente, es necesario determinar cuánta energía requiere realmente el proceso y en cuánto tiempo debe suministrarse.
Saber calcular potencia de una resistencia eléctrica permite dimensionar mejor el sistema de calentamiento, evitar tiempos excesivos para alcanzar la temperatura objetivo y reducir problemas relacionados con una selección inadecuada del elemento calefactor.
Sin embargo, el cálculo industrial va más allá de aplicar la conocida relación entre voltaje, corriente y resistencia. Cuando se diseña un proceso térmico deben considerarse variables como la masa del material, su calor específico, el incremento de temperatura requerido, el tiempo disponible, las pérdidas térmicas y las condiciones reales de operación.
A continuación, explicamos los principales conceptos para realizar una estimación y por qué el dimensionamiento final debe analizar el sistema térmico completo.
¿Qué significa calcular la potencia de una resistencia eléctrica?
La potencia eléctrica indica la rapidez con la que un elemento consume energía eléctrica y la transforma en calor. Generalmente se expresa en watts (W) o kilowatts (kW).
Desde el punto de vista eléctrico, existen relaciones básicas como:
P = V × I
Donde:
P = potencia en watts
V = voltaje en volts
I = corriente en amperes
También pueden utilizarse:
P = V² / R
o
P = I² × R
Donde R representa la resistencia eléctrica en ohms.
Estas fórmulas permiten relacionar las características eléctricas del elemento, pero no responden por sí solas una pregunta fundamental para una aplicación industrial: ¿cuántos watts necesita realmente el proceso para calentarse?
Para responderla es necesario realizar un cálculo térmico.
¿Cómo calcular potencia de una resistencia eléctrica según la energía térmica necesaria?
Una aproximación básica para un material que no cambia de estado consiste en determinar la energía necesaria para elevar su temperatura.
La relación fundamental es:
Q = m × Cp × ΔT
Donde:
Q = energía térmica requerida
m = masa del material
Cp = calor específico del material
ΔT = diferencia entre temperatura inicial y temperatura objetivo
Posteriormente, para obtener la potencia requerida, esa energía debe relacionarse con el tiempo disponible:
P = Q / t
Por lo tanto, puede expresarse como:
P = (m × Cp × ΔT) / t
Siempre es indispensable trabajar con unidades compatibles. Por ejemplo, si la masa está expresada en kilogramos, el calor específico en J/(kg·°C), la diferencia de temperatura en °C y el tiempo en segundos, el resultado será potencia en watts.
Esta ecuación permite comprender algo importante: cuanto mayor sea la cantidad de material, mayor sea el incremento de temperatura o menor sea el tiempo disponible para calentarlo, mayor será la potencia requerida.
Ejemplo sencillo de cálculo de potencia
Supongamos un proceso en el que es necesario calentar 50 kg de un material cuyo calor específico es de 900 J/(kg·°C).
El material inicia a 25 °C y debe alcanzar 125 °C en 30 minutos.
Primero obtenemos la diferencia de temperatura:
ΔT = 125 – 25 = 100 °C
Después calculamos la energía:
Q = 50 × 900 × 100
Q = 4,500,000 J
El tiempo debe expresarse en segundos:
30 minutos = 1,800 segundos
Entonces:
P = 4,500,000 / 1,800
P = 2,500 W
El requerimiento térmico teórico sería de aproximadamente 2.5 kW.
Pero esto todavía no significa que simplemente debamos instalar una resistencia de 2.5 kW.
El cálculo anterior supone condiciones ideales y no considera pérdidas de energía hacia el ambiente, calentamiento de componentes adicionales, eficiencia de la transferencia térmica ni otras variables presentes en una aplicación real.
Las pérdidas de calor también deben considerarse
Uno de los errores más frecuentes al calcular potencia de una resistencia eléctrica es considerar únicamente la energía absorbida por el material.
En una instalación industrial existen pérdidas térmicas.
Parte del calor puede disiparse a través de las paredes de un tanque, molde, horno, tubería o cámara. También puede perderse por convección hacia el aire, conducción hacia estructuras adyacentes y radiación térmica.
Por eso, de manera conceptual, el requerimiento real puede entenderse como:
Potencia requerida = potencia para el proceso + pérdidas térmicas
Dependiendo de la aplicación, también puede ser necesario considerar la energía requerida para calentar el propio equipo. Por ejemplo, si una resistencia calienta un molde metálico y posteriormente ese molde transfiere energía al producto, la masa térmica del molde forma parte del análisis.
Un aislamiento térmico adecuado puede reducir las pérdidas y, por lo tanto, disminuir la cantidad de energía necesaria para mantener el proceso a determinada temperatura.
Potencia de arranque y potencia de mantenimiento no son lo mismo
Otro punto importante al calcular potencia de una resistencia eléctrica es diferenciar entre llevar el proceso hasta la temperatura objetivo y mantenerlo posteriormente en ese punto.
Potencia durante el calentamiento
Durante el arranque, el sistema necesita elevar la temperatura de los materiales, componentes y equipos desde una condición inicial hasta el punto de operación.
Si se requiere hacerlo rápidamente, la demanda de potencia puede ser elevada.
Potencia para mantener la temperatura
Una vez alcanzada la temperatura objetivo, el sistema debe compensar principalmente las pérdidas térmicas y la energía que sale del proceso.
Por ejemplo, si continuamente ingresa material frío a una máquina y sale material caliente, la resistencia deberá aportar energía de manera constante para compensar esa carga térmica.
Por ello, un dimensionamiento industrial adecuado debe analizar tanto las condiciones de arranque como las de operación continua.
¿Qué pasa si el material cambia de estado?
La fórmula básica Q = m × Cp × ΔT funciona para estimar el calor sensible necesario para modificar la temperatura de un material sin considerar un cambio de fase.
Sin embargo, algunos procesos industriales requieren fundir, evaporar o realizar otras transformaciones físicas.
En estos casos debe contemplarse también el calor latente, es decir, la energía necesaria para producir el cambio de estado.
Por ejemplo, calentar un material sólido hasta su temperatura de fusión y posteriormente fundirlo implica dos requerimientos diferentes: primero elevar su temperatura y después aportar la energía necesaria para realizar la transición de sólido a líquido.
Esto hace que determinados procesos requieran un análisis térmico más completo.
La potencia total no es el único factor para elegir una resistencia
Supongamos que el cálculo indica que un proceso requiere 6 kW. Esto todavía no determina automáticamente qué resistencia debe utilizarse.
También debe evaluarse cómo se distribuirá esa potencia.
Un concepto importante es la densidad de potencia, que relaciona la potencia eléctrica con la superficie activa del elemento calefactor.
Concentrar demasiada potencia en una superficie pequeña puede provocar temperaturas elevadas en la resistencia y afectar tanto al elemento como al material calentado.
Por eso, al calcular potencia de una resistencia eléctrica, también deben considerarse la geometría disponible, superficie calefactora, tipo de material, transferencia térmica y condiciones de operación.
¿Qué datos necesitas antes de seleccionar una resistencia industrial?
Para realizar un dimensionamiento más preciso conviene reunir información del proceso antes de seleccionar el elemento calefactor.
Entre los principales datos se encuentran:
- Material que se necesita calentar.
- Cantidad o masa del material.
- Temperatura inicial.
- Temperatura final requerida.
- Tiempo disponible para alcanzar esa temperatura.
- Voltaje disponible.
- Tipo de proceso: continuo o por lotes.
- Condiciones ambientales.
- Dimensiones del espacio disponible.
- Tipo de transferencia térmica.
- Aislamiento existente.
- Pérdidas de calor estimadas.
- Necesidad de calentar líquidos, aire, gases, superficies o sólidos.
- Sistema de medición y control de temperatura.
Cuanto más completa sea la información disponible, mejor podrá dimensionarse la solución térmica.
Un ejemplo: misma temperatura, diferente potencia
Imaginemos dos procesos que necesitan trabajar a 150 °C.
En el primero se calienta una pequeña pieza metálica dentro de una máquina. En el segundo se necesita llevar cientos de litros de un líquido desde temperatura ambiente hasta 150 °C.
Aunque ambos procesos tengan la misma temperatura objetivo, sus requerimientos energéticos son completamente diferentes.
Lo mismo ocurre con el tiempo. Calentar determinada masa en dos horas requiere menos potencia teórica que llevar esa misma masa al mismo incremento de temperatura en 20 minutos.
Por eso, indicar únicamente la temperatura deseada no es suficiente para diseñar correctamente una resistencia industrial.
¿Por qué evitar sobredimensionar la resistencia?
Podría parecer conveniente instalar más potencia de la necesaria para garantizar que el proceso caliente rápidamente. Sin embargo, sobredimensionar sin analizar el sistema puede generar nuevos problemas.
Una potencia excesiva puede hacer más exigente el control de temperatura, aumentar la densidad de potencia y generar condiciones térmicas que no sean adecuadas para el producto o el propio elemento calefactor.
Por otro lado, una resistencia subdimensionada puede tardar demasiado en alcanzar la temperatura requerida o incluso ser incapaz de compensar las pérdidas térmicas durante la operación.
El objetivo no es instalar la mayor potencia posible, sino encontrar una configuración adecuada para las necesidades reales del proceso.
Calcular potencia de una resistencia eléctrica es parte de un diseño térmico completo
Las ecuaciones permiten realizar estimaciones iniciales muy útiles, pero una aplicación industrial puede involucrar múltiples variables que deben analizarse en conjunto.
Además de calcular potencia de una resistencia eléctrica, es necesario determinar el tipo de elemento calefactor, dimensiones, geometría, materiales, densidad de potencia, voltaje, ubicación de los sensores y estrategia de control de temperatura.

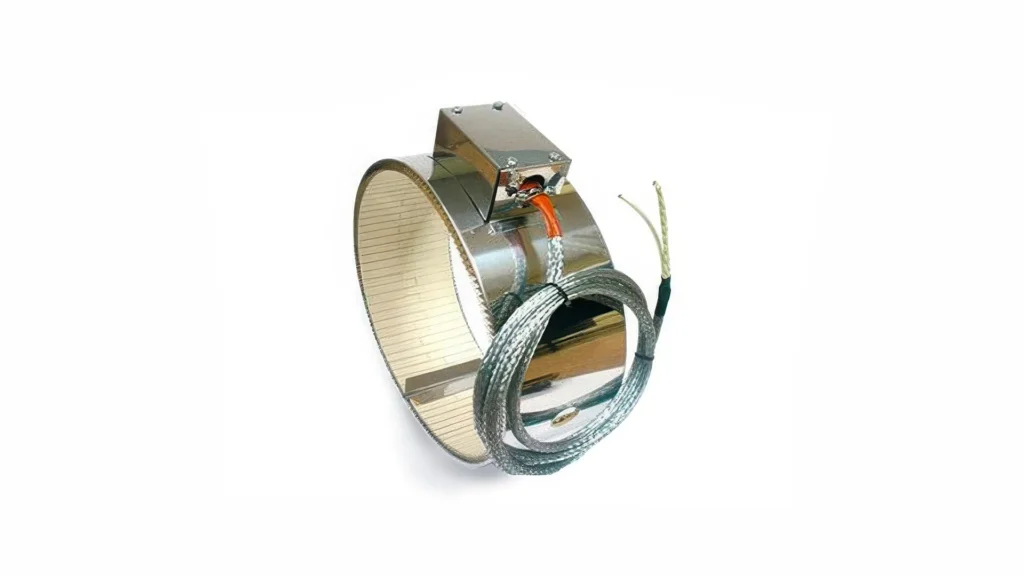

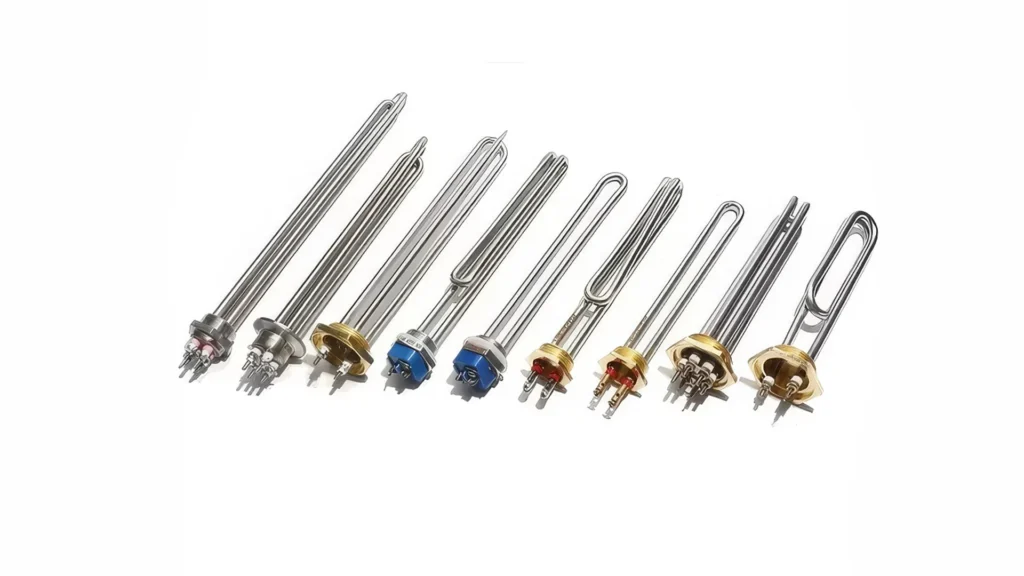

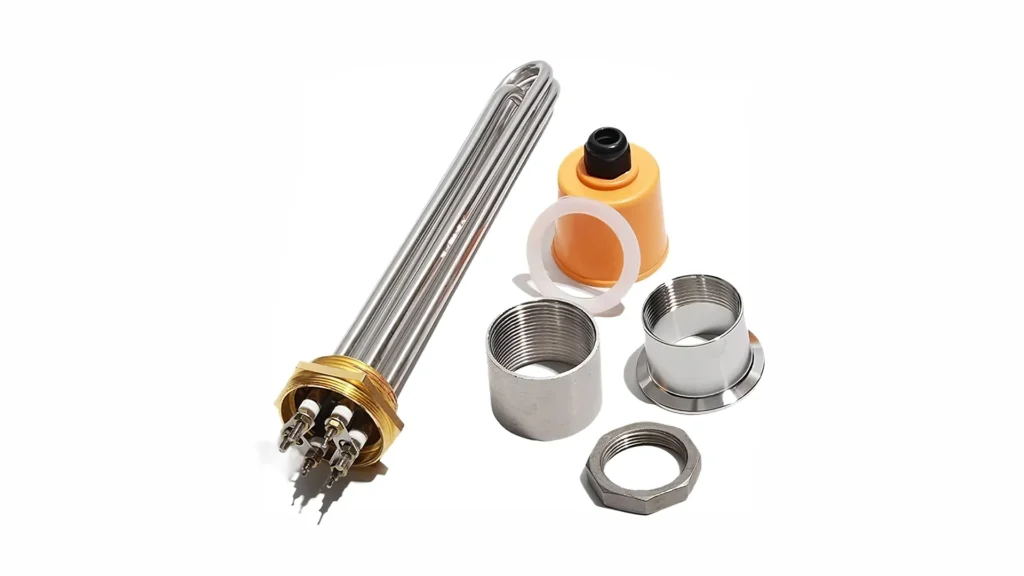

Calor y Control fabrica resistencias eléctricas industriales en diferentes configuraciones, incluyendo resistencias tubulares, tipo cartucho, tipo banda e infrarrojas, además de desarrollar soluciones especiales de acuerdo con los requerimientos de cada aplicación.
La posibilidad de fabricar elementos a la medida permite considerar variables como dimensiones, geometría, voltaje, potencia y condiciones particulares del proceso.
Conclusión
Saber calcular potencia de una resistencia eléctrica es fundamental para dimensionar correctamente un sistema de calentamiento industrial.
La fórmula P = (m × Cp × ΔT) / t permite obtener una primera aproximación de la potencia necesaria para elevar la temperatura de un material. Sin embargo, un cálculo real también debe considerar pérdidas térmicas, masa del equipo, condiciones de operación, posibles cambios de estado, tiempo de calentamiento y potencia necesaria para mantener la temperatura.
Además, determinar los kilowatts necesarios es solamente una parte del diseño. La correcta selección del tipo de resistencia, su geometría, densidad de potencia, materiales y sistema de control también influye en el desempeño del proceso.
Si necesitas dimensionar una resistencia eléctrica para una nueva aplicación, reemplazar un elemento existente o desarrollar una solución de calentamiento a la medida, contacta a Calor y Control para recibir asesoría técnica de acuerdo con las características específicas de tu proceso.
