Mantener una temperatura adecuada puede ser determinante para la estabilidad de un proceso industrial. Sin embargo, no todas las aplicaciones requieren el mismo nivel de precisión ni la misma estrategia de control.
Una de las dudas frecuentes al diseñar o actualizar un sistema de calentamiento es elegir entre controlador PID vs termostato. Ambos dispositivos pueden utilizarse para regular temperatura, pero su forma de operar y el nivel de control que ofrecen son diferentes.
Un termostato puede ser suficiente para aplicaciones relativamente sencillas donde se toleran determinadas variaciones de temperatura. En cambio, cuando un proceso requiere mayor estabilidad, respuesta ante cambios de carga térmica o un control más preciso, puede ser conveniente utilizar un controlador PID.
Comprender sus diferencias ayuda a evitar tanto el uso de un sistema demasiado básico para una aplicación exigente como la instalación de una solución innecesariamente compleja.
¿Qué es un termostato y cómo controla la temperatura?

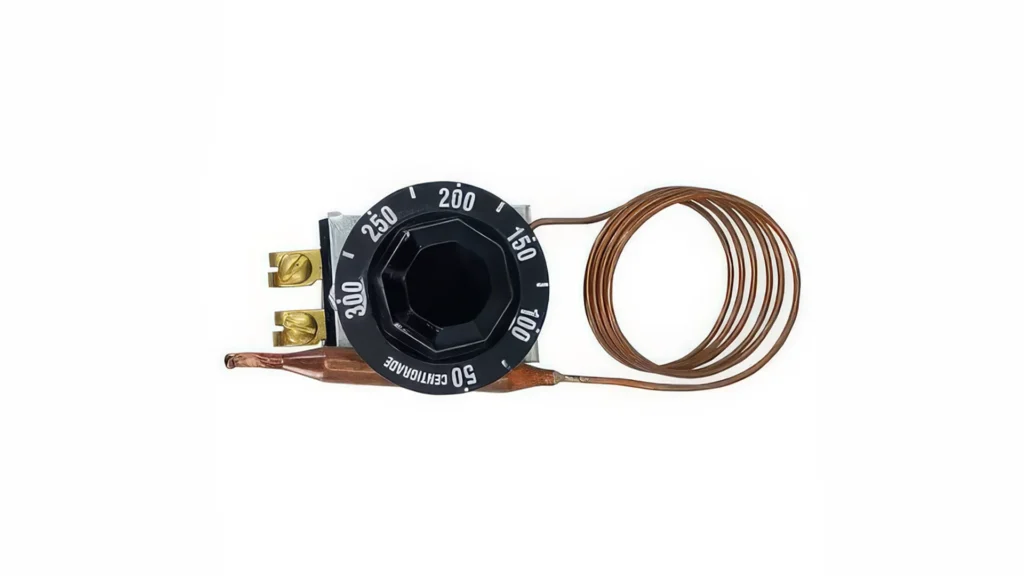

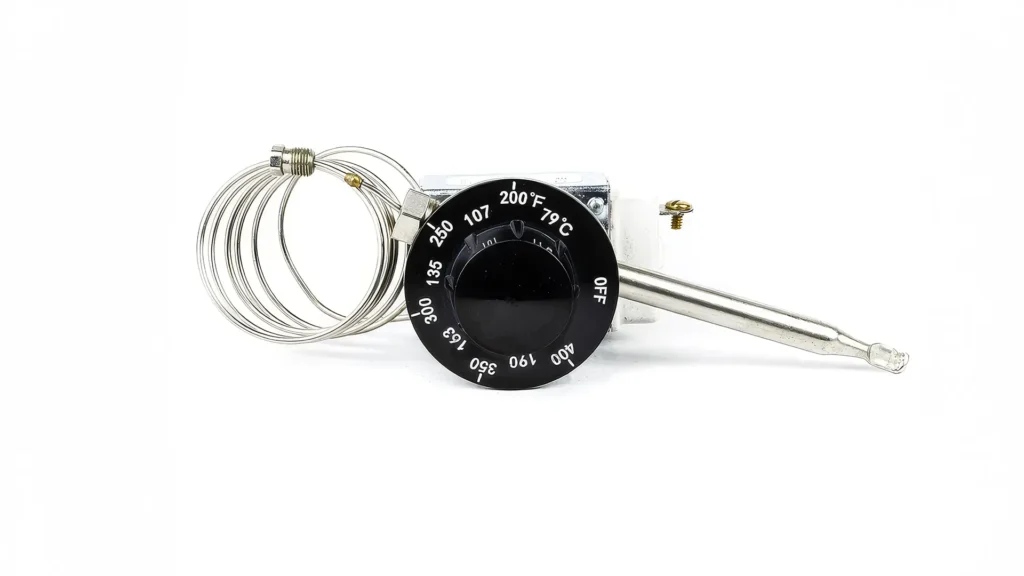

Un termostato es un dispositivo que permite controlar un sistema de calentamiento en función de una temperatura establecida.
En una estrategia básica de encendido y apagado, también conocida como control ON/OFF, el sistema activa o desactiva la fuente de calor dependiendo de la temperatura detectada.
Por ejemplo, si necesitamos mantener un proceso alrededor de determinado valor, el termostato puede activar la resistencia cuando la temperatura disminuye y desconectarla cuando alcanza un límite definido.
Para evitar conmutaciones excesivamente rápidas, normalmente existe una diferencia entre los puntos de activación y desactivación. Esta diferencia suele denominarse diferencial o histéresis.
El resultado es que la temperatura no permanece exactamente fija en un único valor, sino que oscila dentro de determinado rango.
Para muchas aplicaciones, este comportamiento puede ser perfectamente aceptable.
¿Qué es un controlador PID?
PID corresponde a las acciones proporcional, integral y derivativa.
A diferencia de un control básico que únicamente decide entre encender o apagar, un controlador PID calcula continuamente una acción de control tomando como referencia la diferencia entre la temperatura deseada y la temperatura medida.
Su objetivo es reducir esa diferencia y mantener la variable del proceso lo más cerca posible del punto de ajuste.
Las tres acciones cumplen funciones diferentes.
Acción proporcional
La acción proporcional responde en función del error existente entre el valor deseado y el valor medido.
Cuanto mayor sea la diferencia, mayor puede ser la acción correctiva.
Acción integral
La acción integral considera la acumulación del error a través del tiempo.
Esto ayuda a corregir desviaciones persistentes en las que el proceso permanece ligeramente por encima o por debajo del punto establecido.
Acción derivativa
La acción derivativa considera la velocidad con la que está cambiando el error.
Puede ayudar al controlador a anticipar la tendencia del proceso y moderar su respuesta antes de que la variable se aleje demasiado del punto de ajuste.
La combinación y correcta configuración de estas acciones permite adaptar el comportamiento del control a la dinámica térmica de una aplicación.
Controlador PID vs termostato: ¿cuál es la principal diferencia?
La diferencia fundamental entre controlador PID vs termostato se encuentra en la manera de responder ante las variaciones de temperatura.
Un control ON/OFF trabaja principalmente entre dos estados: activa o desactiva el calentamiento.
Un PID, en cambio, busca ajustar la acción de control en función del comportamiento del proceso.
Imaginemos un horno que debe mantenerse alrededor de una temperatura determinada. Con un control ON/OFF, las resistencias pueden permanecer energizadas hasta alcanzar cierto límite y posteriormente apagarse. Sin embargo, el calor acumulado en los elementos y materiales puede continuar elevando temporalmente la temperatura incluso después de retirar la energía.
Posteriormente, la temperatura comienza a disminuir y el sistema vuelve a activar el calentamiento.
El resultado puede ser una oscilación alrededor del punto establecido.
Un sistema PID correctamente configurado puede reducir gradualmente la acción de calentamiento conforme se aproxima al valor objetivo, ayudando a limitar las oscilaciones y mantener una temperatura más estable.
¿Cuándo puede ser suficiente un termostato?
No todos los procesos industriales necesitan un PID.
Un termostato o estrategia ON/OFF puede resultar apropiado cuando el proceso tolera variaciones de temperatura y no requiere un control especialmente fino.
Puede ser conveniente en aplicaciones donde:
- La precisión requerida es moderada.
- Las variaciones dentro de cierto rango no afectan al producto.
- La carga térmica cambia poco.
- El proceso tiene una respuesta relativamente lenta.
- Se busca una estrategia de control sencilla.
- La aplicación solamente requiere evitar que la temperatura descienda o supere determinados límites.
La selección siempre debe realizarse considerando las necesidades reales de la aplicación.
Instalar un controlador más avanzado no necesariamente mejora un proceso si la dinámica térmica, el sensor, la resistencia o la ubicación de los componentes no son adecuados.
¿Cuándo conviene utilizar un controlador PID?
Al comparar controlador PID vs termostato, el PID suele resultar especialmente interesante cuando la estabilidad de temperatura tiene una influencia importante sobre el proceso.
Por ejemplo, puede ser conveniente cuando pequeñas variaciones térmicas afectan la calidad, repetibilidad, tiempos de producción o comportamiento de los materiales.
También puede resultar útil cuando existen cambios de carga.
Supongamos un equipo que recibe periódicamente material a una temperatura inferior. Cada ingreso modifica temporalmente la carga térmica y obliga al sistema de calentamiento a compensarla.
Un control PID correctamente configurado puede responder de forma más gradual y adaptada al comportamiento del proceso que una estrategia básica de encendido y apagado.
Esto puede ser relevante en aplicaciones con hornos eléctricos industriales, superficies calefactadas, moldes, tanques y otros sistemas térmicos que necesitan mantener condiciones de operación relativamente estables.
Precisión y estabilidad: no dependen únicamente del controlador
Uno de los errores al evaluar controlador PID vs termostato es pensar que instalar un PID garantiza automáticamente un proceso preciso.
El controlador solamente puede tomar decisiones a partir de la información que recibe.
Por eso, el sensor de temperatura es igualmente importante.
Un termopar incorrectamente seleccionado, mal ubicado, con contacto térmico deficiente o instalado en un punto que no representa la temperatura real del proceso puede proporcionar una señal poco útil para el sistema de control.
También influyen otros factores como:
- Potencia de las resistencias.
- Distribución del calor.
- Aislamiento térmico.
- Ubicación del sensor.
- Inercia térmica.
- Velocidad de respuesta del proceso.
- Variaciones de carga.
- Configuración del controlador.
Un buen sistema de control de temperatura debe analizarse como un conjunto.
¿Qué papel tiene la inercia térmica?
La inercia térmica describe, de manera general, la tendencia de un sistema a resistir cambios de temperatura debido a su capacidad para almacenar energía.
Un horno, tanque, molde metálico o placa calefactada puede seguir transfiriendo calor incluso después de desconectar las resistencias.
Este comportamiento explica por qué algunos sistemas superan temporalmente la temperatura objetivo.
En aplicaciones con una masa térmica considerable, la configuración del controlador adquiere especial relevancia. Si el sistema responde de manera demasiado agresiva, puede producirse un sobreimpulso antes de estabilizarse.
El PID permite ajustar la respuesta considerando la dinámica del proceso, aunque para obtener buenos resultados debe estar correctamente configurado.
La importancia de configurar correctamente un controlador PID
Elegir un PID no es suficiente. También debe configurarse de acuerdo con el comportamiento térmico del sistema.
Los parámetros proporcional, integral y derivativo determinan cómo responde el controlador ante las diferencias entre la temperatura medida y el punto de ajuste.
Una configuración poco adecuada puede generar oscilaciones, respuestas lentas o sobreimpulsos.
Muchos controladores industriales incorporan funciones de autoajuste que pueden ayudar a determinar parámetros iniciales de operación. Sin embargo, el comportamiento final siempre debe evaluarse dentro de las condiciones reales del proceso.
Cambios importantes en la carga, resistencias, sensores o características mecánicas del equipo también pueden modificar la dinámica térmica y hacer conveniente revisar la configuración.
Controlador PID vs termostato: comparación práctica
Para visualizar mejor las diferencias, pueden considerarse algunos criterios generales.
Funcionamiento:
El termostato utiliza normalmente una estrategia sencilla de activación y desactivación. El PID ajusta su acción en función del error y del comportamiento del proceso.
Estabilidad de temperatura:
Un PID correctamente configurado puede ofrecer mayor estabilidad alrededor del punto de ajuste.
Complejidad:
El termostato suele ser más sencillo de implementar y configurar. Un PID requiere parámetros adecuados para obtener el comportamiento esperado.
Aplicaciones:
El termostato puede ser suficiente para procesos que toleran oscilaciones. El PID suele utilizarse cuando se busca un control térmico más estable.
Costo y configuración:
La solución debe evaluarse considerando tanto el equipo como las necesidades reales del proceso. Utilizar mayor sofisticación de la necesaria tampoco representa necesariamente una ventaja.
¿Qué debes analizar antes de elegir?
Antes de decidir entre controlador PID vs termostato, conviene responder algunas preguntas sobre la aplicación:
¿Qué tan estable debe mantenerse la temperatura?
¿Cuánta variación puede tolerar el producto o proceso?
¿La carga térmica permanece constante o cambia durante la producción?
¿Qué tan rápido responde el sistema cuando se energizan las resistencias?
¿Existe una masa térmica importante?
¿Qué tipo de sensor se utilizará y dónde estará ubicado?
¿Qué potencia tiene el sistema de calentamiento?
¿Se necesita solamente mantener un rango o controlar con mayor precisión un punto de ajuste?
Estas respuestas permiten seleccionar una estrategia de control con base en necesidades técnicas y no solamente en el precio o disponibilidad de los componentes.
El controlador, sensor y resistencia deben trabajar como un sistema
Una estrategia adecuada de control de temperatura requiere coordinación entre generación, medición y regulación del calor.
La resistencia eléctrica aporta la energía. El termopar o sensor mide la temperatura. El controlador interpreta esa información y determina la acción necesaria para acercar el proceso a las condiciones establecidas.
Por ello, seleccionar cada componente de forma independiente puede limitar el desempeño general.
Calor y Control desarrolla soluciones relacionadas con calentamiento y control de temperatura industrial, incluyendo resistencias eléctricas en diferentes configuraciones, termopares, sensores, controles de temperatura, hornos eléctricos y muflas.
Además, la fabricación a la medida permite adaptar los elementos calefactores a variables como geometría, dimensiones, potencia, voltaje y condiciones particulares de cada aplicación.
Conclusión: ¿controlador PID o termostato?
No existe una respuesta universal al comparar controlador PID vs termostato.
Si la aplicación tolera determinadas variaciones térmicas y solamente necesita mantener la temperatura dentro de un rango, una estrategia ON/OFF puede ser suficiente.
Cuando el proceso requiere mayor estabilidad, presenta cambios de carga o necesita minimizar oscilaciones alrededor del punto establecido, un controlador PID correctamente seleccionado y configurado puede ofrecer ventajas importantes.
Sin embargo, el controlador es solamente una parte del sistema. La resistencia, potencia instalada, sensor, ubicación del punto de medición, aislamiento y dinámica térmica también influyen directamente en el resultado.
