Cuando una aplicación industrial necesita concentrar una cantidad importante de calor en un espacio reducido, no cualquier elemento calefactor ofrece las mismas condiciones de operación. Moldes, dados, matrices, placas y maquinaria de proceso pueden disponer de cavidades pequeñas donde es necesario conseguir una transferencia térmica rápida y localizada.
En estas situaciones, las resistencias tipo cartucho de alta densidad pueden representar una solución adecuada debido a su construcción compacta y a su capacidad para concentrar potencia sobre una superficie calefactora relativamente pequeña.
Sin embargo, una mayor densidad de potencia no significa automáticamente que sean la mejor alternativa para cualquier proceso. Para aprovechar correctamente sus características deben analizarse la potencia requerida, dimensiones, ajuste dentro de la cavidad, temperatura de trabajo, material calentado y sistema de control.
Entender cuándo utilizarlas permite seleccionar el elemento calefactor de acuerdo con las necesidades reales de la aplicación y evitar problemas derivados de un dimensionamiento incorrecto.

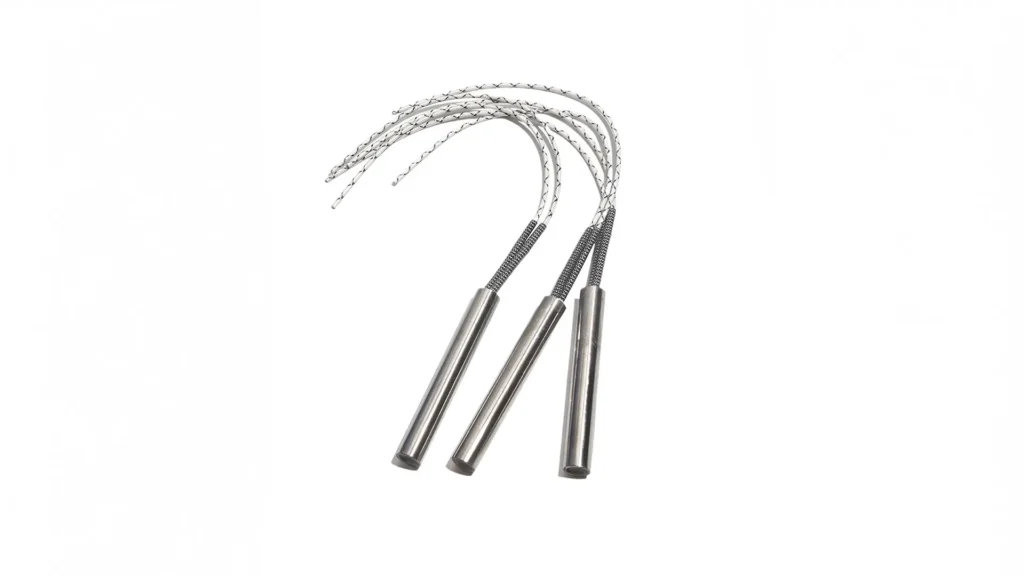

¿Qué son las resistencias tipo cartucho de alta densidad?
Las resistencias tipo cartucho son elementos calefactores cilíndricos diseñados principalmente para insertarse dentro de perforaciones o cavidades realizadas en componentes que necesitan calentarse.
En términos generales, su construcción incorpora un elemento resistivo eléctricamente aislado de una cubierta metálica. Cuando circula corriente eléctrica, la energía se transforma en calor y posteriormente se transfiere desde el cartucho hacia la superficie que lo rodea.
Las resistencias tipo cartucho de alta densidad están diseñadas para concentrar una potencia relativamente elevada en una superficie compacta, lo que permite generar calentamiento localizado en aplicaciones donde existe poco espacio disponible.
La densidad de potencia relaciona la cantidad de watts generados con el área superficial calefactora. Por ello, no debe confundirse potencia total con densidad de potencia.
Dos cartuchos pueden tener una potencia similar y trabajar bajo condiciones diferentes dependiendo de sus dimensiones y superficie activa.
¿Cuándo conviene utilizar resistencias tipo cartucho de alta densidad?
Este tipo de resistencia resulta especialmente interesante cuando existe una combinación de espacio limitado y una demanda térmica importante.
Una aplicación típica consiste en insertar el cartucho directamente dentro de un componente metálico para transferir calor principalmente por conducción.
Entre las aplicaciones industriales donde pueden utilizarse resistencias de cartucho se encuentran:
- Moldes.
- Placas calefactadas.
- Dados y matrices.
- Equipos para procesamiento de plásticos.
- Selladoras.
- Maquinaria de empaque.
- Equipos que requieren calentamiento puntual.
- Componentes metálicos con cavidades destinadas a elementos calefactores.
La elección siempre debe realizarse de acuerdo con las condiciones particulares del proceso.
Que una aplicación necesite calentamiento localizado no significa necesariamente que deba instalarse el cartucho con la mayor densidad de potencia disponible.
1. Alta concentración de calor en espacios reducidos
Una de las principales características de las resistencias tipo cartucho de alta densidad es su capacidad para entregar potencia desde un elemento compacto.
Esto resulta útil en equipos donde no existe suficiente espacio para instalar resistencias de mayor superficie.
Imaginemos una placa metálica con dimensiones limitadas que necesita alcanzar rápidamente determinada temperatura. Si solamente existen pequeñas perforaciones disponibles para colocar los elementos calefactores, los cartuchos permiten introducir la fuente de calor directamente dentro de la pieza.
Esta característica facilita el diseño de sistemas de calentamiento compactos y permite acercar la generación de calor a la zona donde realmente se necesita.
2. Calentamiento localizado
No todos los procesos necesitan elevar la temperatura de una cámara, tanque o superficie completa.
En determinadas aplicaciones se necesita aportar calor únicamente a una zona específica.
Aquí aparece otra ventaja importante de las resistencias tipo cartucho de alta densidad: pueden instalarse estratégicamente dentro de una pieza para generar calor cerca del punto requerido.
Esto puede ser especialmente útil en moldes, dados, matrices y placas donde existen zonas térmicas diferenciadas.
Sin embargo, la posición de cada cartucho debe analizarse correctamente. Colocar una gran cantidad de potencia en un punto determinado no garantiza una distribución uniforme en toda la pieza.
La geometría, conductividad térmica del material, distancia entre elementos y ubicación de sensores también influyen en la distribución final de temperatura.
3. Posibilidad de obtener una respuesta térmica rápida
Cuando existe una adecuada transferencia de calor entre el cartucho y la pieza, un elemento de alta densidad puede aportar energía rápidamente al sistema.
Esto puede ayudar a reducir tiempos de calentamiento en determinadas aplicaciones.
Pero la velocidad real no depende únicamente de la resistencia.
La masa del componente, su calor específico, temperatura inicial, potencia total instalada, pérdidas térmicas y condiciones de aislamiento determinan cuánto tiempo necesitará el equipo para alcanzar el punto de operación.
Por esta razón, si el objetivo es reducir el tiempo de arranque de una máquina, primero debe calcularse el requerimiento térmico y posteriormente determinar cuánta potencia puede instalarse de manera adecuada.
4. Adaptación a aplicaciones con restricciones de espacio
En maquinaria industrial es común encontrar aplicaciones donde la resistencia debe adaptarse a un diseño mecánico previamente establecido.
Diámetro, longitud, posición de terminales y espacio para cableado pueden estar condicionados por la construcción del equipo.

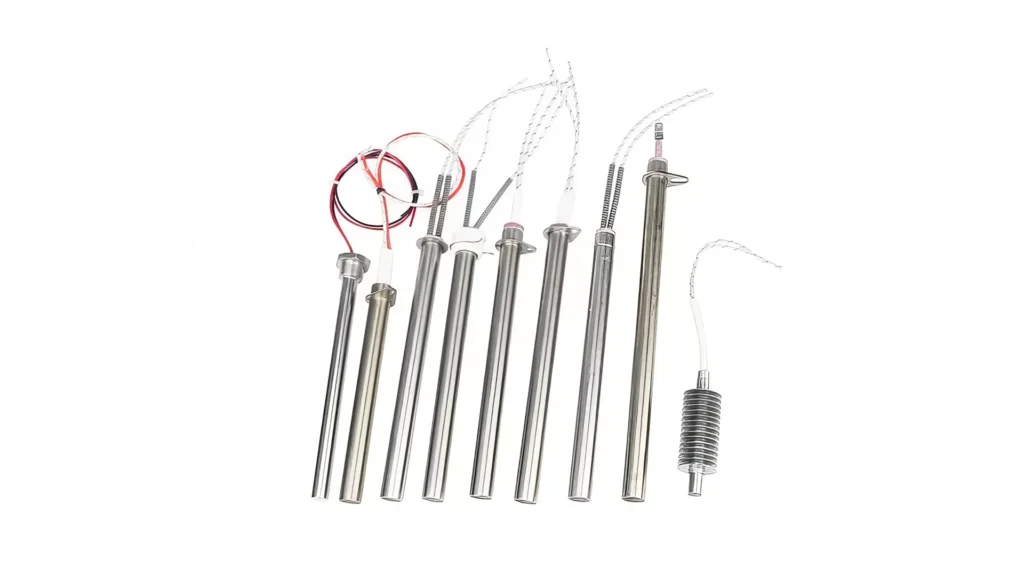

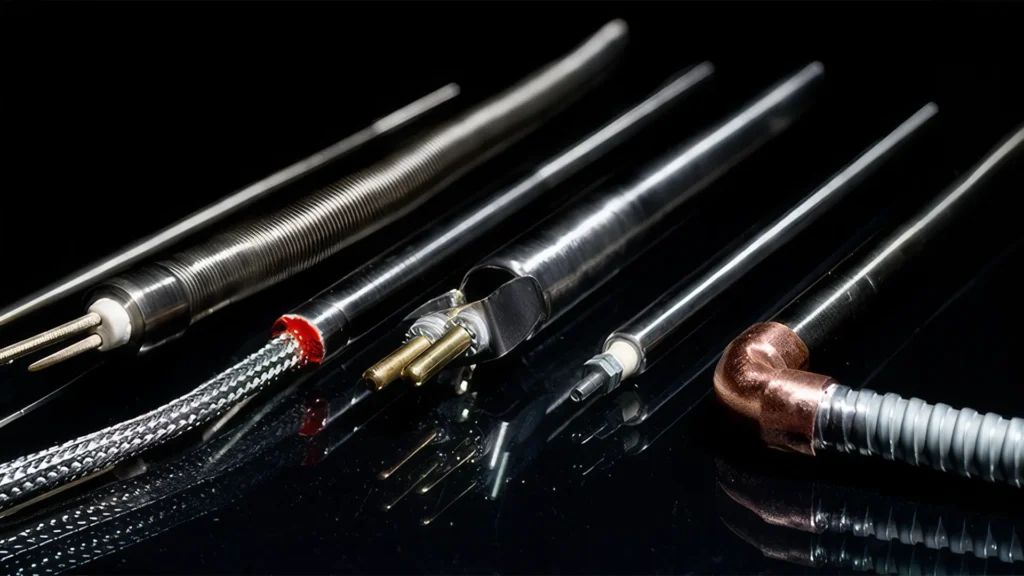

Las resistencias tipo cartucho de alta densidad pueden fabricarse con diferentes configuraciones para adaptarse a requerimientos específicos.
En Calor y Control, las resistencias tipo cartucho pueden desarrollarse de acuerdo con las necesidades de la aplicación, considerando características como dimensiones, potencia, voltaje y configuración de terminales.
Dependiendo del proyecto, también pueden incorporarse diferentes aditamentos y configuraciones para facilitar su integración al equipo.
El ajuste entre cartucho y cavidad es fundamental
Una resistencia de alta densidad puede generar una cantidad considerable de calor sobre una superficie reducida. Precisamente por ello, transferir correctamente esa energía hacia la pieza es especialmente importante.
El cartucho normalmente se instala dentro de una perforación realizada en el componente que necesita calentarse.
Si existe un espacio excesivo entre la resistencia y las paredes de la cavidad, el aire presente puede actuar como una barrera para la transferencia térmica.
La consecuencia es importante: mientras la pieza recibe menos energía de la esperada, la temperatura interna del cartucho puede aumentar.
Por ello, las dimensiones de la perforación y del elemento deben definirse de acuerdo con las tolerancias y recomendaciones correspondientes al diseño seleccionado.
Una resistencia potente instalada incorrectamente puede ofrecer un desempeño inferior a un elemento correctamente dimensionado y montado.
¿Mayor densidad de potencia significa mejor calentamiento?
No necesariamente.
Este es uno de los conceptos más importantes al seleccionar resistencias tipo cartucho de alta densidad.
Una densidad elevada permite concentrar más potencia, pero también incrementa las exigencias térmicas sobre el elemento.
Por esta razón, debe existir una capacidad suficiente para transferir el calor hacia el material.
La densidad adecuada dependerá de factores como:
- Temperatura de operación.
- Material calentado.
- Ajuste dentro de la cavidad.
- Longitud calefactora.
- Potencia requerida.
- Ciclos de operación.
- Condiciones ambientales.
- Capacidad de disipación.
- Sistema de control de temperatura.
El objetivo no debe ser seleccionar la mayor densidad posible, sino la adecuada para las condiciones reales de trabajo.
La distribución de los cartuchos también importa
Supongamos que una placa necesita 6 kW de potencia total.
Una posibilidad sería intentar concentrar una gran parte de esa potencia en pocos elementos. Otra sería distribuirla utilizando varios puntos de calentamiento.
La mejor configuración dependerá de la geometría y necesidades térmicas de la aplicación.
En procesos donde la uniformidad es importante, distribuir correctamente los elementos puede ayudar a evitar diferencias significativas entre distintas zonas.
También debe estudiarse la ubicación del sensor de temperatura.
Si el termopar se encuentra demasiado cerca de un cartucho, puede registrar una temperatura superior a la existente en otras áreas. Si está demasiado alejado o en una ubicación poco representativa, el sistema puede continuar demandando calor aunque determinada zona ya esté demasiado caliente.
Control de temperatura en resistencias de alta densidad
Cuando se trabaja con una elevada concentración de potencia, el sistema de medición y control adquiere especial relevancia.
El termopar o sensor mide la temperatura y proporciona información al controlador, que posteriormente regula el suministro de energía hacia las resistencias.
Dependiendo de la aplicación, las resistencias tipo cartucho pueden incluso configurarse con un termopar integrado.
Esto puede resultar útil cuando las características del proceso requieren medir la temperatura en una ubicación cercana al elemento, aunque la posición óptima del sensor siempre dependerá de qué variable se necesita controlar.
La resistencia, el sensor y el controlador deben analizarse como partes de un mismo sistema térmico.
¿Qué diferencia existe frente a una resistencia de cartucho de menor densidad?
La diferencia no consiste simplemente en que una sea “mejor” que otra.
Una resistencia de menor densidad puede ser perfectamente adecuada para procesos con demandas térmicas moderadas, mayor superficie disponible o condiciones donde no es necesario concentrar tanta potencia.
Las resistencias tipo cartucho de alta densidad, por otro lado, resultan especialmente útiles cuando se necesita una mayor concentración de potencia dentro de dimensiones reducidas.
Elegir entre ambas alternativas depende de la aplicación.
Sobredimensionar innecesariamente un elemento puede someterlo a condiciones térmicas más exigentes sin aportar una ventaja real al proceso.
¿Qué datos necesitas antes de solicitar una resistencia de cartucho?
Antes de fabricar o reemplazar una resistencia conviene recopilar la mayor cantidad posible de información técnica.
Entre los datos importantes se encuentran:
- Diámetro del cartucho.
- Longitud total.
- Longitud de la zona calefactora.
- Voltaje.
- Potencia.
- Temperatura de operación.
- Dimensiones de la cavidad.
- Material que se calentará.
- Tipo de terminal o cableado.
- Condiciones ambientales.
- Posición de instalación.
- Tipo y ubicación del sensor.
- Tiempo de calentamiento esperado.
- Ciclo de trabajo.
Si se trata de un reemplazo, también resulta útil proporcionar fotografías, información de la resistencia anterior y detalles sobre su desempeño.
Cuando el elemento anterior presentó una falla prematura, es recomendable investigar la causa antes de fabricar una pieza idéntica.
¿Qué puede reducir la vida útil de un cartucho de alta densidad?
Debido a las exigencias térmicas de estas resistencias, una instalación adecuada es especialmente importante.
Entre las condiciones que pueden afectar su funcionamiento se encuentran un ajuste deficiente dentro de la cavidad, acumulación de residuos, control inadecuado de temperatura, voltaje incorrecto, problemas en conexiones y dificultad para transferir el calor hacia la pieza.
También conviene revisar periódicamente el estado del cableado y las terminales.
Si varias resistencias fallan repetidamente en la misma posición, cambiar únicamente el elemento puede no solucionar el problema. La causa podría encontrarse en la instalación, diseño térmico o sistema de control.

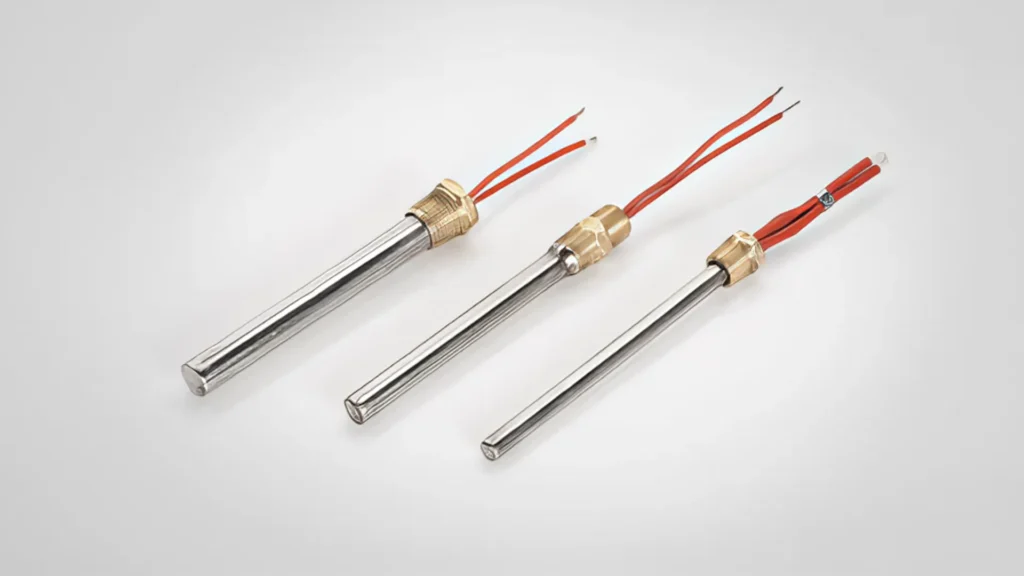

Resistencias tipo cartucho fabricadas de acuerdo con la aplicación
Una de las ventajas de este tipo de elemento calefactor es su capacidad para adaptarse a diferentes necesidades de maquinaria y procesos industriales.
Calor y Control fabrica resistencias tipo cartucho para aplicaciones como moldes, placas, dados, matrices, selladoras, maquinaria para envolventes y procesos relacionados con plásticos, entre otras aplicaciones industriales.
Además, pueden desarrollarse configuraciones personalizadas de acuerdo con las características requeridas por el proyecto.
Esto resulta especialmente relevante cuando existen restricciones de dimensiones, potencia, voltaje, terminales o integración con otros componentes del sistema.
Conclusión: alta densidad cuando el proceso realmente la necesita
Las resistencias tipo cartucho de alta densidad ofrecen una solución especialmente interesante cuando se necesita concentrar potencia y generar calentamiento localizado dentro de espacios reducidos.
Su diseño compacto, posibilidad de instalación directa en cavidades y capacidad para transferir calor hacia moldes, placas, dados y otros componentes hacen que sean una alternativa importante para múltiples aplicaciones industriales.
Sin embargo, mayor densidad no significa automáticamente mejor desempeño. El ajuste dentro de la cavidad, potencia, dimensiones, distribución de los elementos, temperatura, ubicación del sensor y condiciones de operación deben analizarse conjuntamente.
Una correcta selección permite aprovechar las ventajas del cartucho sin someterlo innecesariamente a condiciones que puedan reducir su vida útil.
