Puedes tener un termopar correctamente seleccionado, un controlador bien configurado y un sistema de calentamiento funcionando sin fallas y, aun así, obtener una temperatura que no representa lo que realmente sucede en el proceso.
El problema puede estar simplemente en dónde se encuentra el sensor.
La instalación de termopares es una parte fundamental de cualquier sistema de medición y control de temperatura. Colocar el sensor demasiado cerca de una resistencia, en una zona con pérdidas térmicas, con poca profundidad de inserción o lejos del punto realmente importante puede provocar lecturas que técnicamente son correctas para ese lugar, pero incorrectas para tomar decisiones sobre el proceso.
Por eso, la pregunta no debería ser únicamente “¿dónde puedo instalar el termopar?”, sino “¿qué temperatura necesito conocer y cuál es el punto que mejor la representa?”.
¿Por qué la ubicación del termopar es tan importante?
Un termopar mide principalmente las condiciones térmicas existentes en el punto donde se encuentra su unión de medición.
No conoce automáticamente la temperatura promedio de un horno, tanque, molde o máquina.
Esto resulta especialmente importante porque dentro de un mismo proceso pueden existir diferencias significativas de temperatura.
Una zona cercana a una resistencia puede estar más caliente. Una superficie próxima al exterior puede perder más energía. Un líquido puede presentar diferentes temperaturas dependiendo de su circulación, mientras que una cámara puede desarrollar zonas con distinta distribución térmica.
La instalación de termopares debe considerar estas diferencias para conseguir una lectura representativa de la variable que se desea controlar.
Primero define qué temperatura quieres medir
Antes de perforar una pieza, instalar un soporte o determinar la longitud del sensor, conviene responder una pregunta:
¿Qué temperatura necesito conocer?
Puede ser la temperatura de:
- Un producto.
- Una superficie.
- Un molde.
- Una placa.
- Un líquido.
- El aire dentro de una cámara.
- Una tubería.
- Una zona específica de una máquina.
- Un componente crítico del proceso.
Esta definición cambia completamente la ubicación adecuada.
Por ejemplo, conocer la temperatura del aire dentro de un horno no necesariamente significa conocer la temperatura real de una pieza colocada en su interior.
De manera similar, medir la temperatura de la pared exterior de un tanque no equivale necesariamente a medir la del líquido contenido.
El punto de medición debe seleccionarse de acuerdo con la variable que realmente interesa controlar.
1. Evita colocar el termopar demasiado cerca de la resistencia
Este es uno de los errores más importantes en sistemas de calentamiento eléctrico.
Si el sensor está demasiado próximo al elemento calefactor, puede detectar rápidamente el calor generado por la resistencia antes de que esa energía se distribuya hacia el resto del proceso.
El controlador interpreta entonces que la temperatura objetivo ya está cerca o se alcanzó y reduce el suministro de energía.
Sin embargo, otras zonas pueden continuar frías.
El resultado puede ser un proceso que aparentemente alcanza correctamente el setpoint, pero presenta tiempos de calentamiento largos o diferencias importantes de temperatura.
Una correcta instalación de termopares debe buscar una posición que represente el proceso y no únicamente la temperatura de la fuente de calor.
2. Tampoco debe estar excesivamente lejos de la zona crítica
Alejar el termopar demasiado de la resistencia tampoco es automáticamente mejor.
Si el sensor se encuentra en una zona que responde mucho más lentamente que el resto del sistema, el controlador puede continuar solicitando calor mientras otras áreas ya superaron la temperatura deseada.
Esto puede favorecer sobrecalentamientos localizados.
El punto adecuado depende de la dinámica térmica del proceso.
En un molde, por ejemplo, puede ser más importante conocer la temperatura cerca de la zona funcional que medir en una posición seleccionada únicamente porque es más fácil instalar el sensor.
La accesibilidad importa, pero no debería ser el único criterio.
3. Considera la profundidad de inserción
Cuando un termopar se introduce dentro de un líquido, tubería, horno, molde o componente, la profundidad de inserción puede afectar la representatividad de la medición.
Una inserción insuficiente puede hacer que el sensor reciba influencia térmica de elementos externos.
Por ejemplo, si gran parte del sensor se encuentra próxima al exterior de un equipo, la temperatura ambiente y las pérdidas de calor pueden influir en la medición.
La profundidad adecuada dependerá de la construcción del termopar, diámetro, aplicación y medio donde se instalará.
Por ello, no existe una longitud universal válida para todos los procesos.
La instalación de termopares debe definirse considerando las características específicas del punto de medición.
4. En líquidos, busca una zona representativa del proceso
En un tanque pueden existir diferencias térmicas importantes.
El líquido próximo a una resistencia puede alcanzar temperaturas superiores al existente en otras regiones, especialmente cuando existe poca circulación.
Si el termopar está colocado justo al lado del elemento calefactor, la lectura puede hacer pensar que todo el volumen ya alcanzó la temperatura objetivo.
Pero si se coloca en una zona con escasa circulación, también puede mostrar una condición diferente al promedio del proceso.
Por ello, deben considerarse variables como:
- Ubicación de las resistencias.
- Nivel mínimo y máximo del líquido.
- Circulación natural.
- Sistemas de agitación.
- Entradas de producto.
- Salidas.
- Volumen del tanque.
También es importante evitar que el sensor quede fuera del líquido cuando cambie el nivel de operación si el objetivo es medir directamente la temperatura del fluido.

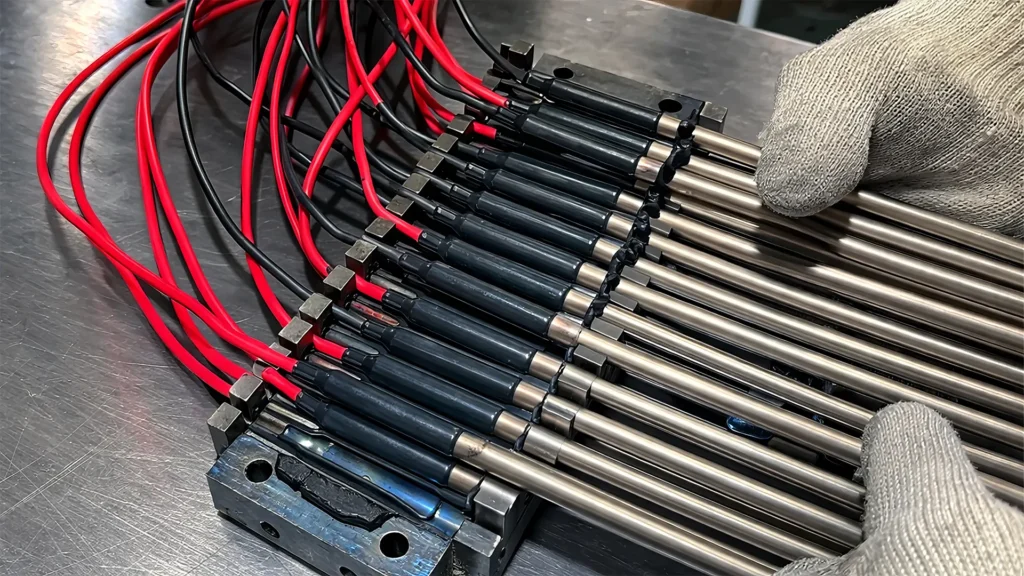

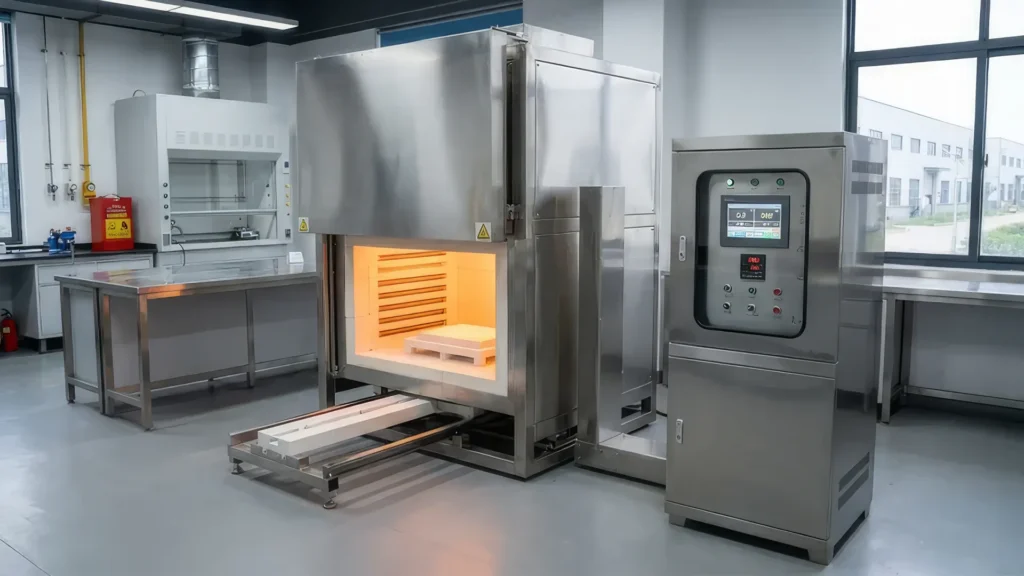

5. En hornos, distingue entre temperatura del aire y del producto
En un horno industrial pueden existir varias temperaturas relevantes al mismo tiempo.
Una es la temperatura del aire o atmósfera interna.
Otra es la temperatura de las paredes.
Y otra, posiblemente la más importante para producción, es la temperatura del producto.
Estas variables no necesariamente evolucionan al mismo ritmo.
Al iniciar un ciclo, el aire puede alcanzar rápidamente una temperatura elevada mientras una pieza con una masa considerable necesita mucho más tiempo para calentarse.
Por ello, la instalación de termopares en hornos debe partir de qué variable necesita controlar el proceso.
También deben considerarse circulación de aire, posición de resistencias, carga, aperturas y zonas con mayores pérdidas térmicas.
En determinados procesos puede ser necesario utilizar varios puntos de medición para comprender correctamente la distribución térmica.
6. En moldes y placas, considera la transferencia por conducción
Cuando se calienta una masa metálica mediante resistencias tipo cartucho, banda u otros elementos, la energía se desplaza a través del material principalmente por conducción.
La distancia entre resistencia, termopar y superficie de trabajo influye en la lectura.
Un sensor excesivamente próximo al cartucho puede detectar una temperatura mayor a la existente en la zona funcional del molde.
Uno demasiado alejado puede presentar una respuesta lenta.
Además, la ubicación debe considerar perforaciones, geometría de la pieza y distribución de los elementos calefactores.
Cuando existen varias zonas de calentamiento, puede ser conveniente medirlas de forma independiente.
7. Evita zonas con pérdidas térmicas que no representen el proceso
Puertas, tapas, superficies externas, uniones, entradas de aire y otros puntos pueden presentar pérdidas de calor superiores al resto del sistema.
Instalar el sensor cerca de estas regiones puede hacer que el controlador responda principalmente a una condición localizada.
Si esa zona permanece más fría, el sistema podría continuar aportando energía para compensarla mientras otras partes alcanzan temperaturas superiores.
Esto no significa que nunca deba medirse una zona fría.
Si precisamente esa región es crítica para la calidad del proceso, puede ser necesario hacerlo.
La diferencia está en tomar una decisión consciente y no colocar el sensor ahí simplemente por conveniencia.
8. Asegura un buen contacto térmico cuando la aplicación lo requiera
En mediciones sobre sólidos, moldes, placas o superficies, el contacto entre el sensor y el punto que se desea medir puede ser determinante.
Si existe una separación, montaje inadecuado o contacto insuficiente, el termopar puede responder lentamente o recibir mayor influencia del ambiente.
La forma correcta de montaje dependerá del tipo de sensor y de la aplicación.
Además, el método utilizado debe mantener la integridad del sensor y permitir trabajar dentro de las condiciones mecánicas y térmicas previstas.
Un termopar correctamente seleccionado puede ofrecer una medición deficiente si está instalado de forma inadecuada.
9. Protege el sensor sin aislarlo innecesariamente del proceso
En ambientes industriales puede ser necesario proteger un termopar contra impactos, abrasión, sustancias químicas o condiciones severas.
Sin embargo, añadir protección también puede modificar la respuesta térmica.
Una construcción con mayor masa generalmente responderá de forma diferente a un sensor pequeño y directamente expuesto.
Por ello, debe buscarse un equilibrio entre protección, durabilidad y velocidad de respuesta.
En procesos donde los cambios de temperatura son rápidos, este punto adquiere especial importancia.
La construcción del sensor debe seleccionarse conjuntamente con su posición.
10. Considera la dirección y velocidad del flujo
En procesos con aire, gases o líquidos en movimiento, el flujo puede modificar considerablemente la medición.
Un sensor colocado en una zona estancada puede registrar una temperatura distinta a otro ubicado directamente dentro de la corriente principal.
También deben evitarse posiciones donde estructuras, tuberías u otros componentes generen condiciones que no representen el comportamiento general del proceso.
Para una adecuada instalación de termopares, conviene comprender cómo se mueve el medio alrededor del punto de medición.
La ubicación debería representar las condiciones que realmente experimenta el producto o la variable que interesa controlar.
¿Un solo termopar es suficiente?
Depende del proceso.
En sistemas pequeños y térmicamente uniformes, un único punto de medición puede ser suficiente.
Pero conforme aumenta el tamaño, complejidad o exigencia de uniformidad, una sola lectura puede proporcionar información limitada.
Un horno industrial, una placa grande o un tanque pueden presentar temperaturas diferentes en varias zonas.
Instalar varios sensores permite identificar puntos fríos, zonas sobrecalentadas y diferencias que serían invisibles observando solamente una lectura.
Esto no significa que todos los procesos necesiten múltiples termopares. La cantidad debe justificarse de acuerdo con el tamaño del sistema, criticidad, tolerancia y distribución térmica.
Termopar de control y termopar de monitoreo: no siempre tienen la misma función
En determinados sistemas puede ser conveniente diferenciar entre sensores destinados al control y sensores utilizados para supervisión.
El termopar de control proporciona la señal que utiliza el controlador para regular el calentamiento.
Otros puntos pueden utilizarse para conocer el comportamiento de diferentes regiones del equipo, detectar desviaciones o verificar uniformidad.
Esta estrategia permite observar una imagen térmica más completa sin hacer que todas las mediciones intervengan directamente en el control.
En procesos críticos, incluso pueden existir sensores independientes relacionados con funciones de protección frente a sobretemperatura.
¿Cómo identificar si el termopar está mal ubicado?
Existen algunos comportamientos que pueden justificar una revisión del punto de medición.
Por ejemplo, el controlador puede indicar que la temperatura objetivo ya se alcanzó mientras el producto continúa frío.
También puede ocurrir que el sistema tarde demasiado en estabilizarse, que existan diferencias importantes entre distintas zonas o que la temperatura del producto no coincida con lo esperado.
Otra señal aparece cuando pequeños cambios en la posición del sensor generan diferencias considerables en la lectura.
En estos casos, antes de modificar la potencia instalada o cambiar el controlador, conviene analizar si el termopar realmente está midiendo la variable adecuada.
La ubicación también afecta el funcionamiento del controlador
La instalación de termopares no afecta únicamente la lectura que observa el operador.
También puede modificar directamente la manera en que responde el sistema.
El controlador toma decisiones utilizando la información proporcionada por el sensor.
Si existe un retraso considerable entre el calentamiento real y la medición, puede generarse una respuesta tardía. Si el sensor detecta demasiado rápido el calor de la resistencia, el controlador puede reducir la potencia antes de que el resto del proceso alcance la temperatura requerida.
Por ello, incluso una configuración correcta de control puede ofrecer resultados deficientes cuando el punto de medición no representa adecuadamente el comportamiento térmico del sistema.
¿Qué información se necesita para definir la posición de un termopar?
Antes de determinar dónde instalarlo, conviene conocer:
- Qué material o medio se medirá.
- Temperatura normal de operación.
- Temperatura máxima.
- Ubicación de las resistencias.
- Geometría del equipo.
- Dirección del flujo.
- Existencia de circulación o agitación.
- Zonas críticas del proceso.
- Pérdidas térmicas.
- Profundidad disponible.
- Tiempo de respuesta requerido.
- Tipo de termopar.
- Función del sensor: control, monitoreo o protección.
Con esta información es posible tomar una decisión mejor fundamentada sobre la posición y construcción del sensor.
Instalación de termopares como parte del diseño térmico
La medición no debería analizarse de manera independiente del calentamiento.
Resistencia, termopar y controlador forman parte de un mismo sistema.

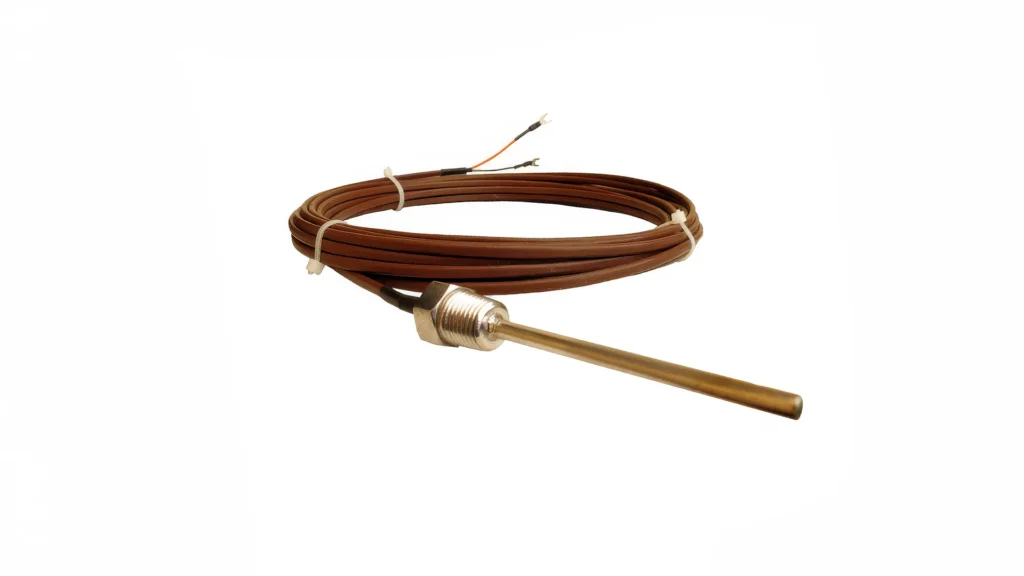

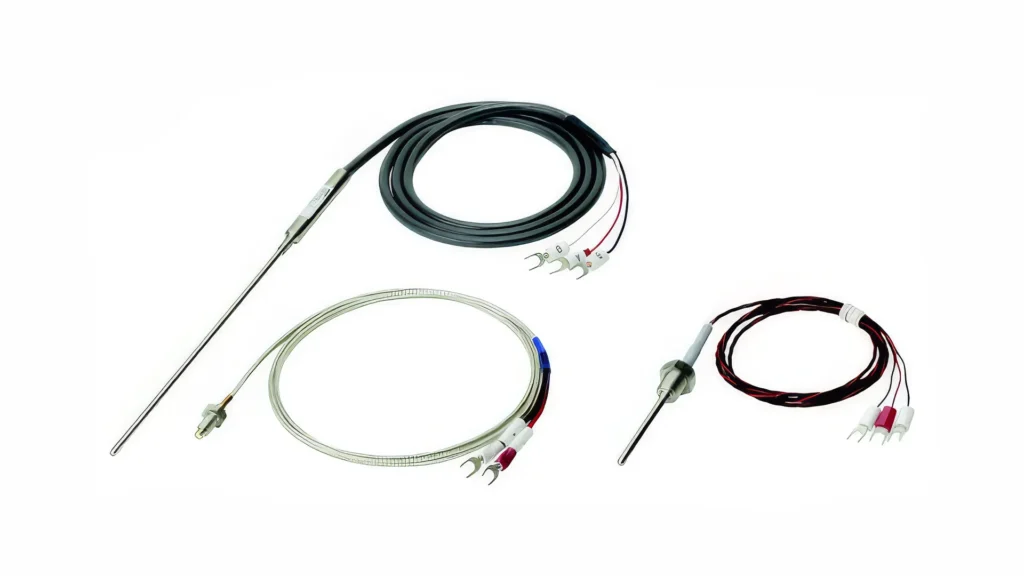

Calor y Control fabrica diferentes tipos de termopares y sensores para aplicaciones industriales, además de resistencias eléctricas y soluciones para control de temperatura.
Esto permite desarrollar configuraciones considerando no solamente qué sensor utilizar, sino dónde medir, cómo generar el calor y cómo regularlo de acuerdo con las características particulares del proceso.
En aplicaciones especiales, definir correctamente estos tres elementos desde la etapa de diseño puede facilitar un comportamiento térmico más estable.
Conclusión: coloca el termopar donde represente lo que realmente necesitas controlar
No existe una posición universal para la instalación de termopares.
El mejor punto depende de qué temperatura necesita conocer el proceso.
Colocarlo demasiado cerca de la resistencia puede provocar una lectura anticipada. Instalarlo demasiado lejos puede generar una respuesta lenta. Una profundidad insuficiente, mal contacto, zonas con pérdidas térmicas o posiciones fuera del flujo también pueden afectar la representatividad de la medición.
Por eso, la ubicación debe definirse considerando el producto, fuente de calor, geometría, movimiento del medio y objetivo del control.
La pregunta fundamental no es dónde resulta más fácil colocar el termopar, sino dónde puede medir la temperatura que realmente importa.
Si necesitas seleccionar, fabricar o definir la instalación de termopares para un proceso industrial, contacta a Calor y Control para recibir asesoría técnica y desarrollar una solución acorde con las condiciones de tu aplicación.
